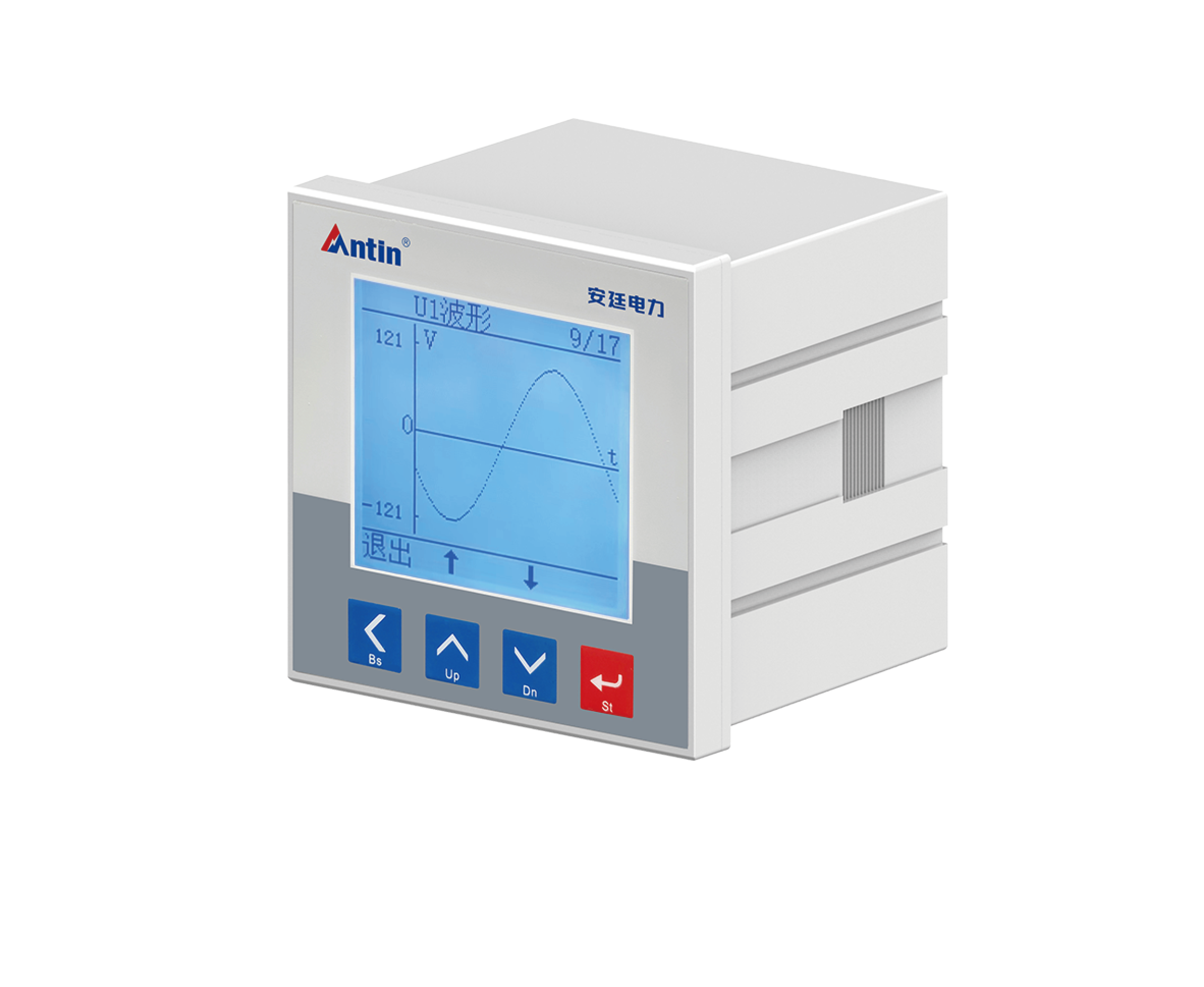

ATZ3000 系列綜合監測裝置
產品概述
ATZ3000 系列綜合監測裝置是一款多功能電力分析儀表，可在單相兩線，三相三線及三相四線電網中準確計量并顯示各種電力參數：電壓，電流，功率，頻率，有功電量，無功電量，正向電量，反向電量，功率因數，總諧波失真，分次諧波，最大需量等。適用于實時電力監控系統，具有多功能，多用途，高穩定性和長壽命等特點。可配置四種無線方式。
產品型號
■ ATZ3000 型綜合監測裝置
■ ATZ3000E 型綜合監測裝置
■ ATZ3000S 型綜合監測裝置
產品功能
測量與計量
電壓、電流、中性點電流、頻率、功率、功率因數；雙向有功、無功、視在電能、四象限無功電能、分時段電能計量
需量計算：三相電流以及總有功 /無功 /視在功率需量
分時計費
可設置2套費率，8種時段
電能質量
電壓/電流各次諧波及總諧波畸變率
電壓/電流不平衡度及相角
三相電流K因子
SOE 事件記錄
可連續記錄 100 各帶時標的 SOE 事件記錄，如繼電器動作、參數設置、掉電信息等。
最值記錄
記錄參數包括：電壓、電流、功率、功率因數、頻率、不平衡度、總諧波畸變率、K因子等。
定值越限
可記錄9組，監視電壓、電流、功率、諧波畸變率等，可產生SOE、觸發繼電器動作。
接線診斷
提供接線診斷功能，主要包括：電壓/ 電流缺相診斷、電壓/電流相序診斷，三相及總有功功率方向診斷、頻率超限監測、CT極性監測。
輸入輸出
開關量輸入（DI）：標配4路，用于監測外部無源接點的狀態
繼電器輸出（D0）：標配2路，可切斷250VAC/5A或30VDC/5A的負載
擴展模塊：可擴展 DI/DO 模塊、AI/AO 模塊以及通信模塊等
通信
標配1路RS-485 通信口，可擴展，支持 Modbus-RTU 規約接入。通信速率最高可達 38400bit/5。
