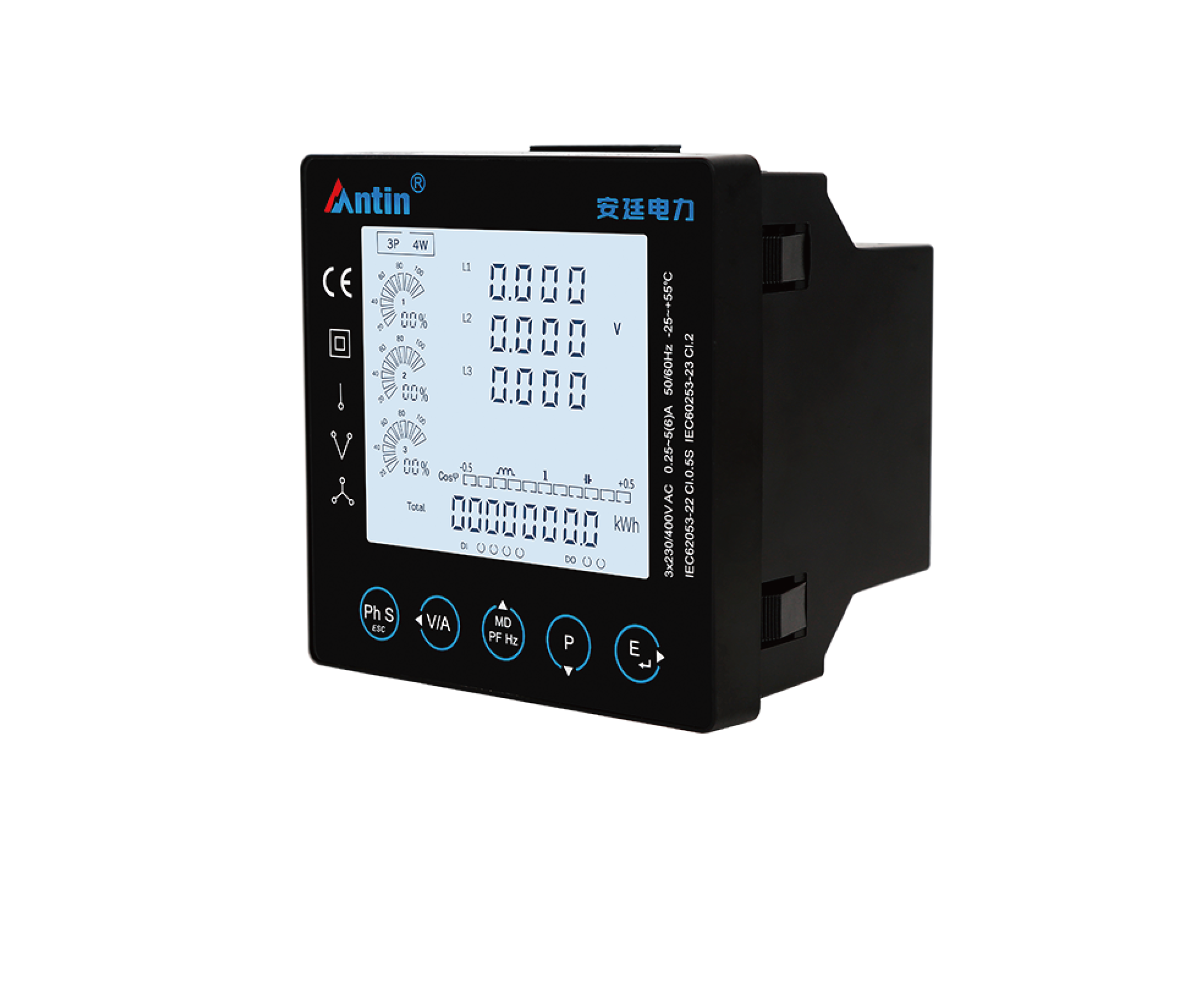

ATZ2000 系列綜合監測裝置
產品概述
ATZ2000 系列是一款多功能電力分析儀表，可在單相兩線，三相三線及三相四線電網中準確計量并顯示各種電力參數:電壓，電流，功率，頻率，有功電量，無功電量，正向電量，反向電量，功率因數，總諧波失真，分次諧波，最大需量等。適用于實時電力監控系統，具有多功能，多用途，高穩定性和長壽命等特點。該表采用外置互感器接入，適用于各種高、低壓電網，最大電流可達9999A最大電壓達500000V。具有RS485通訊接口，支持最高通訊速率38400bps,可實現遠程通訊，是電力能源監控的理想選擇。設置參數可通過面板上的觸摸按鍵實現,操作簡便并有密碼保護，安全性好。
測量功能
■相電壓、線電壓、電流、有功功率、無功功率、視在功率、頻率、
功率因數
■雙向有功、無功電能計算
■電壓、電流諾波失真
■分次諧波
■最大需量
最值記錄
■記錄參數包括:電壓、電流、功率、功率因數等
輸入、輸出功能
■開關量輸入(DI)
■開關量輸出(DO)
■電參量越限保護關聯開關量輸出
■電能脈沖輸出
通信功能
■RS485 口:MODBUS-RTU 規約
■以太網口:MODBUS-TCP 規約
SOE 事件記錄
■可記錄 30 條事件記錄
產品型號
■ ATZ2000 型綜合監測裝置
■ ATZ2000E型綜合監測裝置(以太網)
產品特點
■ 周波采樣不低于 128 點、支持遙信、遙控、遙測
■ 兼容單三相全電網系統類型接入
■ 分相及總?cè)娏繀?shù)測量
■ 分次諧波測量可達最高 63 次
■ 支持 RS-485 和以太網口通信
■ 通訊速率最高可達38400bps
■ 五觸摸按鍵操作，界面設置友好
■ 高分辨率大屏、灰底黑字視域廣
■ 分相及總功率、電流需量統計
■ 需量計算模式、更新周期、滑差時間可設置
■ 負荷比重扇形圖實時顯示
■ 功率因數柱狀劣優圖指示
■ 雙向計量，分相有功及無功計量
■ 不平衡(零線)電流、電壓
■ 相序判斷、相角顯示
■ 手自動輪顯翻頁、背光延時均可設置
■ 8時段設置、4費率計量
■ 1A/5A 互感器式接入，變比可設置
■ 分相互感器正反向接線智能設置
■ DI輸入防抖時間可根據實際需求設置
■ DO 電平及脈沖輸出可根據實際需求設置
■ DO 輸出延時可根據實際需求設置
■ SOE 設備全事件記錄
■ 設備電池可拆裝、便維護
■ 擠壓式安裝，無需卡扣固定
■ 拔插式連接方式
■ 提供接線診斷功能
