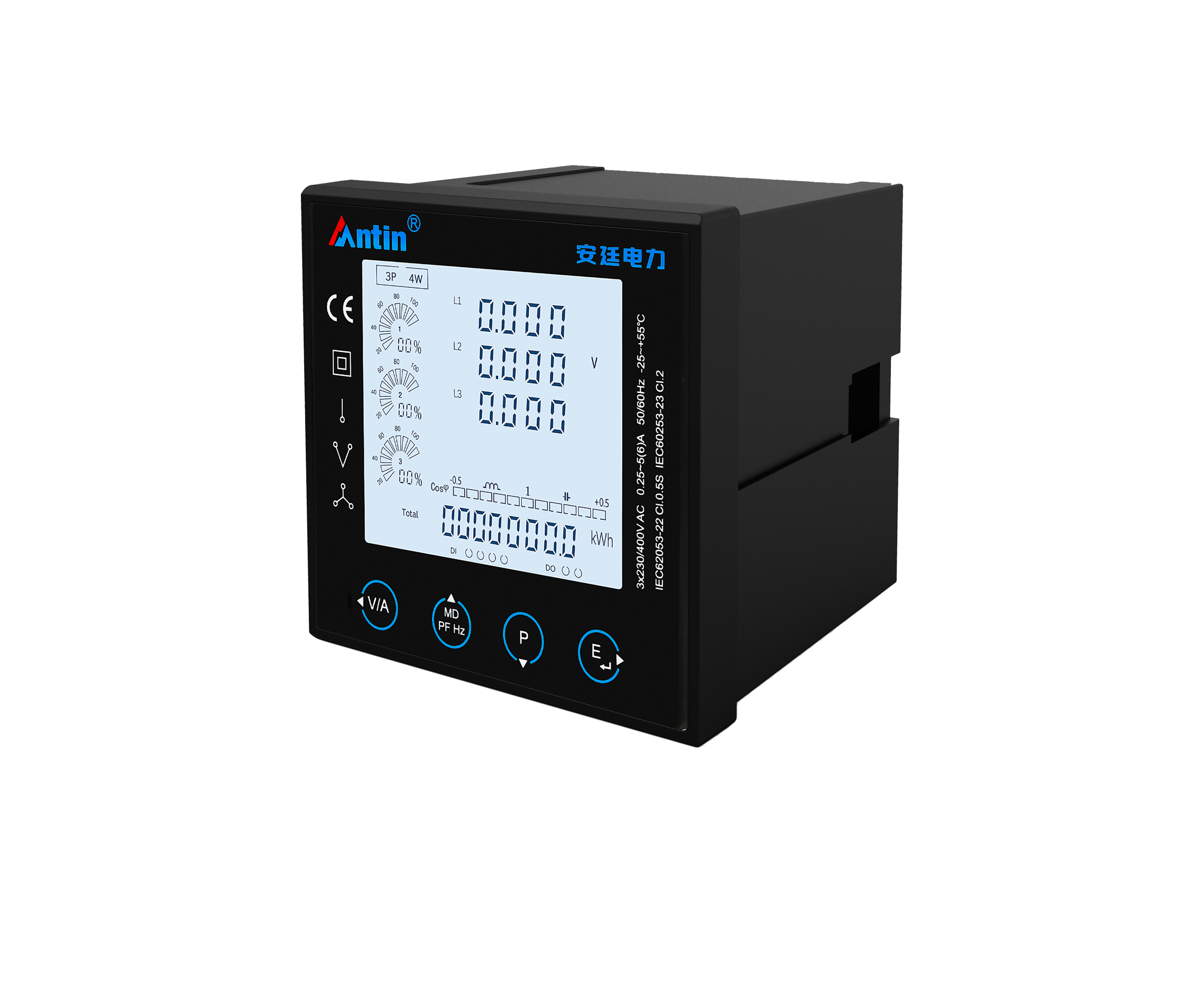

ATZ1000 系列綜合監測裝置
產品概述
ATZ1000系列是一款多功能電力分析儀表，可在單相兩線，三相三線及三相四線電網中準確計量并顯示各種電力參數: 電壓,電流,功率, 頻率,有功電量,無功電量，正向電量,反向電量，功率因數，總諧波失真，分次諧波，最大需量等。適用于實時電力監控系統，具有多功能，多用途，高穩定性和長壽命等特點。該表采用外置互感器接入，適用于各種高、低壓電網，最大電流可達9999A,最大電壓達500000V。具有RS485通訊接口，支持最高通訊速率38400bps,可實現遠程通訊，是電力能源監控的理想選擇。設置參數可通過面板上的觸摸按鍵實現，操作簡便并有密碼保護，安全性好。
產品特點
■周波采樣不低于128點、支持遙信、遙控、遙測
■兼容單三相全電網系統類型接入
■分相及總?cè)娏繀?shù)測量
■分次諧波測量可達最高63次
■支持RS-485
■通訊速率最高可達38400bps
■五觸摸按鍵操作，界面設置友好
■高分辨率大屏、灰底黑字視域廣
■分相及總功率、電流需量統計
■需量計算模式、更新周期、滑差時間可設置
■負荷比重扇形圖實時顯示
■功率因數柱狀劣優圖指示
■雙向計量，分相有功及無功計量
■不平衡（零線）電流、電壓
■相序判斷、相角顯示
■手自動輪顯翻頁、背光延時均可設置
■8時段設置、4費率計量
■1A/5A互感器式接入，變比可設置
■分相互感器正反向接線智能設置
■DI輸入防抖時間可根據實際需求設置
■DO電平及脈沖輸出可根據實際需求設置
■DO輸出延時可根據實際需求設置
■SOE設備全事件記錄
■設備電池可拆裝、便維護
■擠壓式安裝，無需卡扣固定
■拔插式連接方式
產品功能
測量功能
■相電壓、線電壓、電流、有功功率、無功功率、視在功率、頻率、功率因數
■雙向有功、無功電能計算
■電壓、電流諧波失真
■分次諧波
■最大需量
最值記錄
■記錄參數包括：電壓、電流、功率、功率因數等
輸入、輸出功能
■開關量輸入（DI）
■開關量輸出（DO）
■電參量越限保護關聯開關量輸出
■電能脈沖輸出
通信功能
■RS485口：MODBUS-RTU規約
SOE事件記錄
■可記錄30條事件記錄。
