Energy-consumption Monitoring & Management System
電力能耗監測管理系統
產品概述
ATES3000系列能耗監測管理系統是我公司響應國家提出的“優化產業結構，推進節能減排”的號召，針對公共機構應當實行能源消費計量制度，區分用能種類、用能系統實行能源消費分戶、分類、分項計量，并對能源消耗狀況進行實時監測，及時發現、糾正用能浪費現象的需求，基于先進的現場總線方式實現電、水、氣、熱信息交換和管理的先進理念而開發完成的。系統集保護、測量、控制、信號采集、故障錄波、諧波分析、用電管理、電能質量分析、負荷控制和運行管理為一體，通過通訊網絡、計算機和專業的能耗監控軟件使用戶的電力系統透明化，是一套可靠性和管理水平的智能化系統。
該系統適用于各行業用戶，面向企業、機關單位、學校、商場、醫院等公共建筑，提供電、水、氣、熱的綜合能耗管理服務。此外，為新能源分布式發電，售電公司的售電及CRM客戶優質服務提供成熟的電力數據管理解決方案。同時，也為能源和電力行業的合作伙伴提供軟件、數據及項目支撐服務。
應用領域
產品特點
? 分布式實時/歷史數據庫：軟件內嵌實時和歷史數據庫，具備分布式的數據源管理模式。
? 靈活的系統架構：系統采用B/S架構，可根據客戶規模和現場情況，選擇使用安庭公有云服務或為客戶定制建立私有云的靈活方式。同時，系統軟件可以根據用戶需求自由配置。
? 平臺用戶管理：軟件提供完善的安全保護機制，用戶管理具備多個級別，有效避免誤操作。
? 多元化插件配置功能：可以實現動畫播放、基于GIS地圖的數據展示及操作、視頻監控及處理等功能。
? 多種數據采集接口：支持串口、網口、GPRS、CDMA及GSM等數據通訊接口，可兼容市面上大部分通訊設備，并具備相應的接口驅動。
? 豐富的電力行業規約：系統支持CDT規約，DNP3.0規約，IEC870-5-101/102/103/104規約，SC1801規約，Modbus/Jbus（RTU/ASCII/TCP）規約，多功能電度表規約、CANBus規約、LonWorks規約等多種電力常用規約。
? 報警及SOE時間管理功能：系統支持對電力采集監測的電信號的報警處理，支持遙測量的越限處理，及遙信量的變位處理等，并支持SOE。
? WEB網絡發布功能：具備獨立的Web發布功能，Web通訊的負載均衡使系統具備高容量的數據吞吐能力和良好的健壯性,保證多個Web客戶端的并發訪問。
? 系統接口開放：采用多進程與多線程的設計和開放式體系架構，全面支持DDE、OPC、ODBC/SQL、ActiveX、.NET標準，可以提供實時、歷史和報警數據的遠程訪問接口，提供自定義圖形的接口，以OLE、COM/DCOM、動態鏈接庫等多種形式提供外部訪問接口。
產品目標
? 實現現場能源自動采集，提高能源及時性和準確性的同時，大大提高能源利用率，節能減排。
? 實時監測及預警，智能分析設備運行工況，定位設備用電異常，發現安全隱患，防患于未然，避免設備故障造成的經濟損失。
? 企業單位清清楚楚用能、實實在在節省、明明白白花錢。通過多種直觀的統計圖表，結合手機微信服務，隨時隨地掌握能源利用情況，為管理部門指揮決策提供數據支持。同時減少系統運行管理和維護成本，節約人工成本。
? 為用戶運行成本核算提供基礎的計量數據，對最大需量、無效能耗和峰谷利用等關鍵指標進行大數據分析，幫助企業精準規劃生產用電，合理制定生產計劃，充分利用最大需量及峰谷電價差，優化能源管理以節省電費。
產品功能

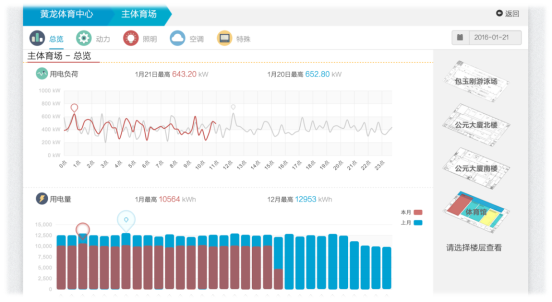

? 總體能耗監測功能

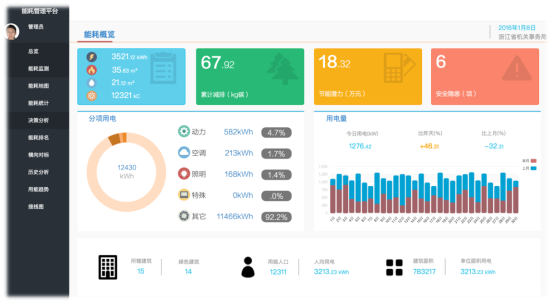

能耗監控系統軟件上實現對樓宇電、水、氣、熱等能耗用量實現實時計量，并對計量采集的數據進行分析、診斷、綜合處理，具備能耗監測、決策分析、節能優化、能耗排名、橫向對標等功能。用戶可全面掌握所轄區域的用能整體情況，對電、水、氣、熱及動力、空調、照明、特殊等分項用電情況一目了然、盡在掌握。

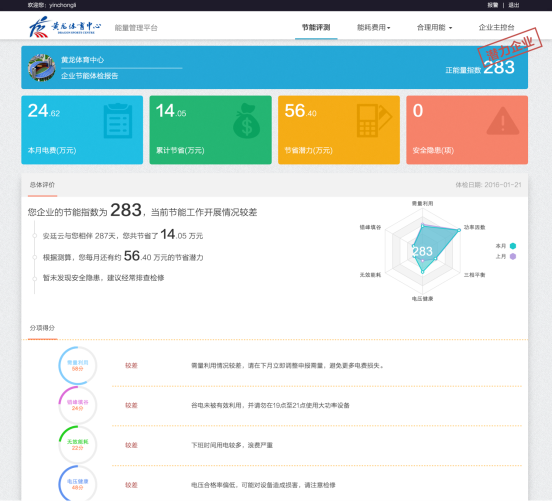

? 總體概況及節能評估
通過對單位各能耗點位的監測和分析，對單位的整體能耗使用情況進行綜合評估，并給出可執行的管理及操作建議，供管理者參考。

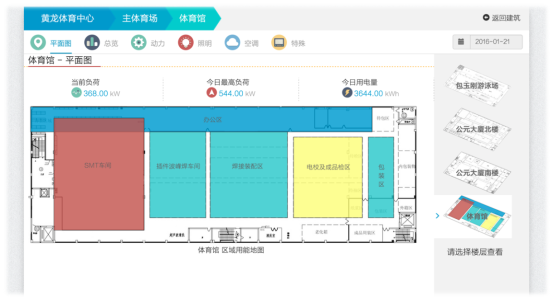

? 能耗地圖功能

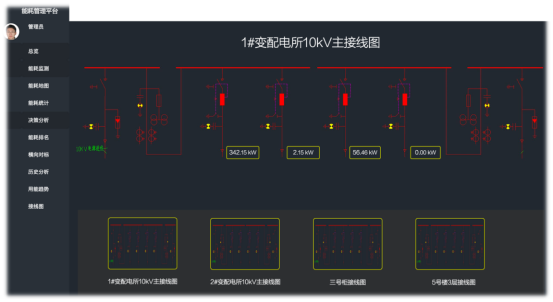

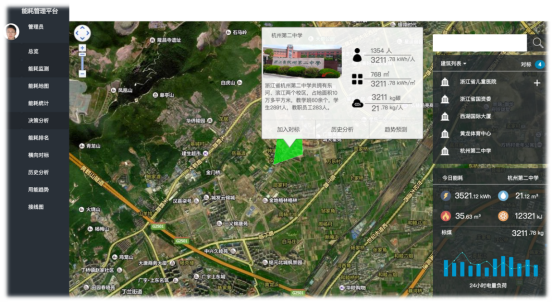

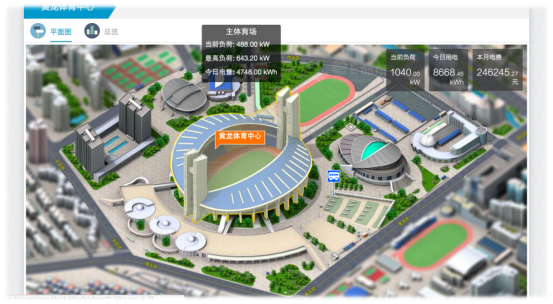

系統支持GIS地圖監測功能，以電子地圖中的地圖模式會顯示平臺地理信息界面，合理準確的闡述監測區各個樓宇的地理分布位置，并給出文字圖形加以標注。見界面包含樓宇實景圖、樓宇簡要、樓宇系統功能等。同時，系統為各建筑、樓層、設備、回路提供了詳細的能耗地圖，通過此畫面，操作員可以清楚、詳細地查看各建筑、樓層、分區等的相關用電數據，方便地進行設備的控制操作，包括全遙測數據、回路狀態、報警和故障信號的查看、諧波數據分析、遠程控制操作等。
? 歷史曲線
系統可以根據用戶需求，對遙測數據進行實時記錄，記錄時間超過現年以上。歷史數據通過曲線方式直觀地顯示，用戶可方便查看各種對象的歷史數據曲線。
? 能耗統計

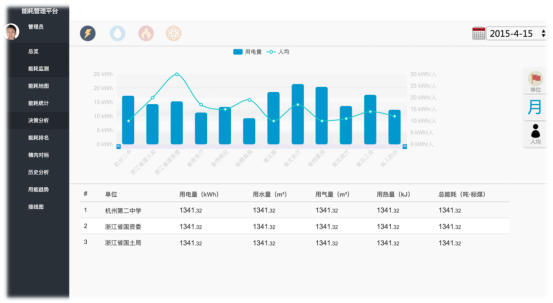

對整個監控區域及其各個建筑的能耗情況進行統計分析，通過分析總能耗、分項用電、人均用能、單位面積用能、無效能耗等指標，找出建筑中可能存在用能浪費的環節；

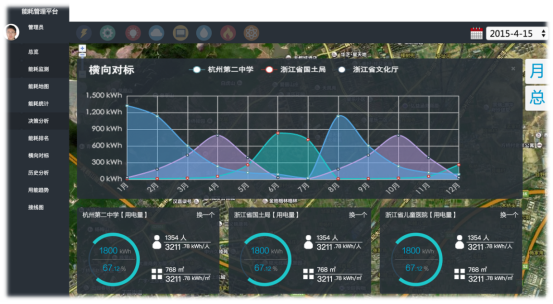

? 能耗對標
對整個監控區域內的各個對象的能耗情況進行橫向對標，可根據電水氣熱的總能耗、分項用電、人均用能、單位面積用能、無效能耗等能耗指標，進行年月日等時間的多維度對標。整體操作基于地圖GIS系統，可快速定位建筑或單位進行比對。

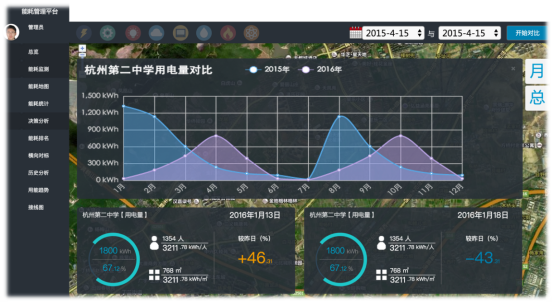

? 歷史趨勢
對各個對象的能耗歷史情況進行對比，可根據電水氣熱的總能耗、分項用電、人均用能、單位面積用能、無效能耗等能耗指標，進行年月日等時間的多維度對比。整體操作基于地圖GIS系統，可快速定位建筑或單位進行比對。
? 事件報警與記錄
當出現開關事故變位、遙測越限、保護動作或其它報警信號時，系統發出語音提示，并自動彈出報警畫面，顯示報警回路名、報警信息、日期和時間。報警需操作人員認可復位。報警信息記錄到報警歷史數據庫。
? 第三方通訊功能
監控系統提供了與直流屏、變壓器、發電機組、應急電源、模擬屏、樓宇自控系統或其它自動化系統的通訊功能。
? 強大的擴展功能
監控系統具有網絡擴展功能，在不影響原有系統正常運行的基礎上方便靈活的擴展系統功能。
? 電能管理功能
電能管理功能是基于電力監控功能，通過建立典型耗能數據模型開發的電力需求側的管理功能。
電能管理功能模塊包括：用電量統計與分析、報表管理、峰谷平電能統計。
? 電費管理

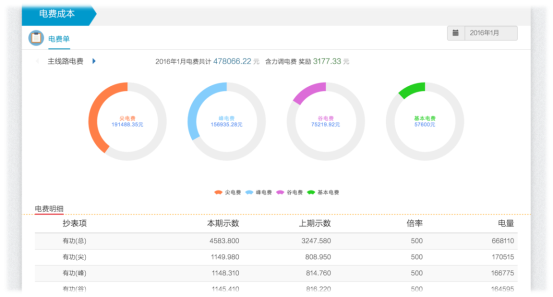

系統為用戶提供了每月的實時電費賬單，采用電力公司營銷系統電費算法，可讓用戶實時掌握電費花費。
? 用能排行分析報表

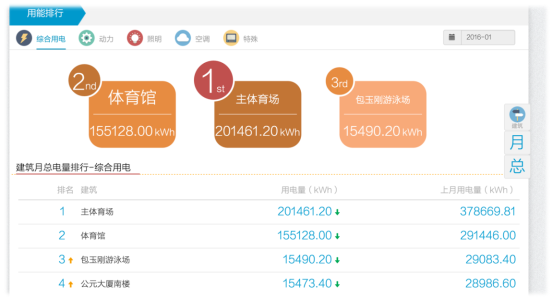

系統為用戶提供了電能消耗統計和管理功能，可以根據負載類型、回路名稱進行用電量的對比，可以通過日、月、年方式進行查看實際用電量的對比值，并可以進行顯示，打印，查詢。
? 報表管理
系統對遙測量，遙信量等參數進行實時采集，對重要的數據進行統計、分析并存入數據庫。具備實時數據和歷史數據進行分類查詢的功能，并可對數據進行打印輸出。

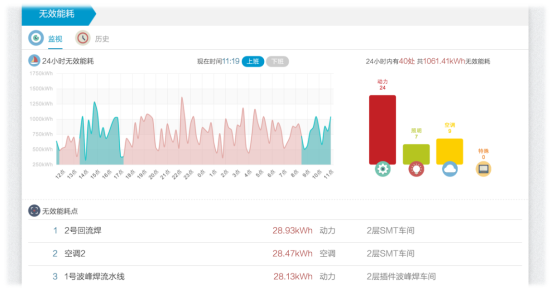

? 無效能耗分析
通過對客戶在非工作時間段產生的無效能耗進行統計分析，為管理提供違規用電的依據，減少能源浪費和電費支出。
? 峰谷利用分析

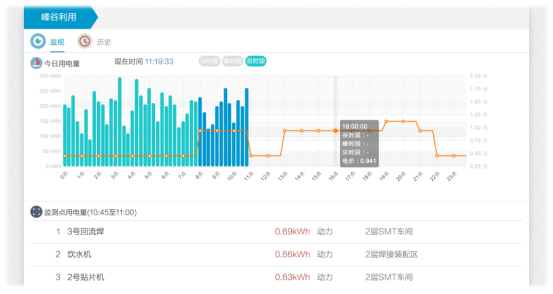

通過對每日峰谷平電量的統計和比較，提供合理使用峰谷平電量的依據，采用錯峰方式，盡可能的使用低谷和平時段的電能來減少電費的開支。
? 電能質量監測功能

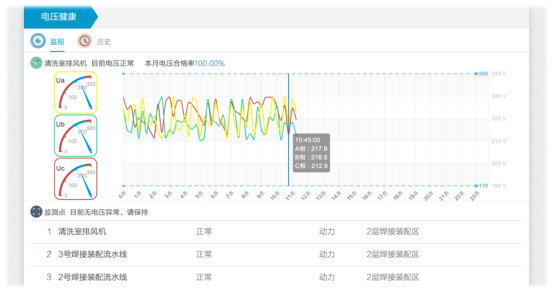

? 電壓健康分析
電能質量分析功能是基于電力監控系統功能，可以對整個系統范圍的電能質量和電能可靠性狀況進行持續的監測和數據采集，具有電能質量測量、電能質量標準驗證、事件報警等功能。

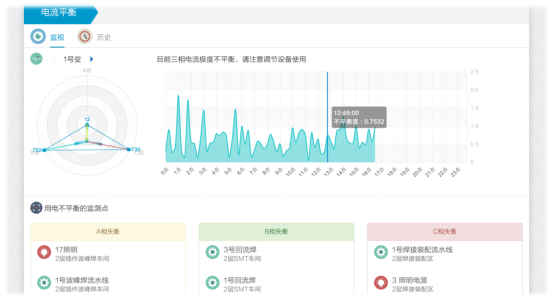

? 電流平衡分析
通過對三相用電的電流平衡分析，定位單相供電設備布線不合理的位置，避免引起三相用電不平衡。從而減少對變壓器效率的影響及設備使用壽命，避免線路老化、設備故障。
